智能气体涡轮流量计

■ 概述
    LWQZ型智能气体涡轮流量计，适用于测量各种燃气及工业领域中各种气体，如：天然气、城市煤气、丙烷、空气、氮气等。仪表精度高、重复性好，是石油、电力、冶金、工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。

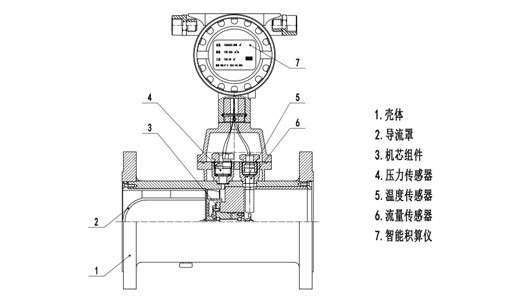

■ 工作原理
LWQZ型智能气体涡轮流量计的工作原理：进入仪表的被测气体，经截面收缩的导流体加速，然后通过进口通道作用在涡轮叶片上，使涡轮产生旋转；涡轮转速与被测气体的体积量成正比并通过旋转的发讯盘上的磁体周期性变化传感器磁阻，从而传感器输出与流体流量成正比的脉冲信号。

■ 特点
.集高精度温度、压力、流量传感器和智能积算仪于一体，可检测介质的温度、压力、流量，并进行流量自动跟踪补偿和压缩因子修正，检测气体的标准体积流量和标准体积总量。
.流量计修正仪可180度旋转，便于安装。
.采用德国进口仪表专用精密轴承，精度高，重复性好，量程比宽可达20:1。
.独立式机芯设计，具有良好的互换性，方便维护。
. 采用先进的单片机技术与高性能的集成芯片，整机功能强大，性能优越。
.电路采用表面贴装工艺，结构紧凑、可靠性高。
.采用先进的微功耗高新技术，内、外部电源均可工作，整机功耗低。
.采用高对比度的液晶显示器，可显示标准体积总量（质量）、标准瞬时流量（质量）、工况瞬时流量、电池容量显示符、温度值、压力值和日期、时间，并带有故障显示报警。
.采用浮点运算和仪表系数自动修正，并具有故障自诊断和报警功能。
.流量计带有脉冲信号输出，也可根据用户需要输出4-20mA标准模拟信号。
.具有实时数据存储功能，可防止换电池和突然掉电时数据丢失；在停电状态下，内部参数可永久保存；也可查询流量计运行的大量历史数据。
.仪表自带实时数据库，通过RS485通讯接口，可组成电话抄表网络，便于数据的集中采集和实时管理。
.仪表具有整体防爆功能，可用于相应的爆炸性危险场所。
■ 主要技术参数

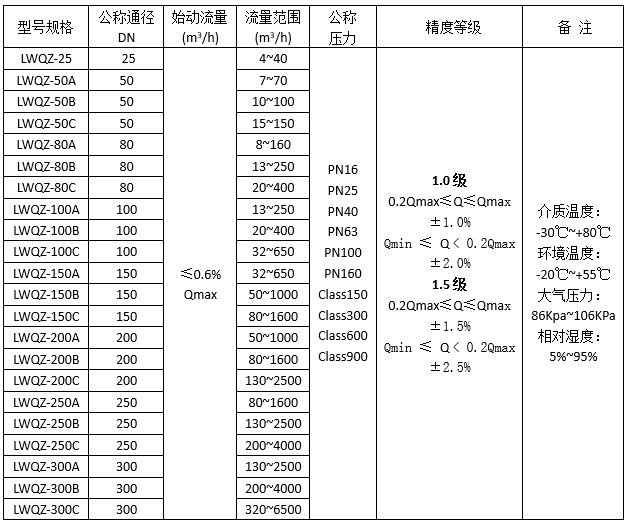

型号规格和基本参数


1．测量介质：天然气、城市煤气等各种燃气、烷类及工业惰性气体；
2．公称通径：DN25 ~ DN300；
3．公称压力：PN16,PN25,PN40,PN63,PN100,PN160,
             Class150, Class300,Class600, Class900；
4．介质温度：-30℃ ~ +80℃；
5．精度等级：1.0级、1.5级；
6．连接形式：法兰连接，法兰标准国标、化工部、美标；
7．壳体材质：铝合金，304或316L不锈钢；
8．环境温度：-20℃ ~ +55℃；
9．相对湿度：5%~95%；
10．大气压力：86kPa~106kPa
11．防爆等级：隔爆ExdbⅡBT4 Gb；本安ExiaⅡCT4 Ga；
12．防护等级：IP66；
13．电气性指标：
a.工作电源：内电源:一节3.6V锂电池；外电源：+24VDC±15%，
b.信号输出（须外加电源+24V）：
工况脉冲信号（三线制）输出；4-20mA标准模拟量信号输出
c. 通讯方式：RS-485通讯；Hart协议。
d.整机功耗：内电源：平均功耗3mw,外电源：整机功耗≤1w。
e.实时数据存储功能：
增加了实时数据存储功能，根据用户需要形成数据报表和曲线图以供分析。

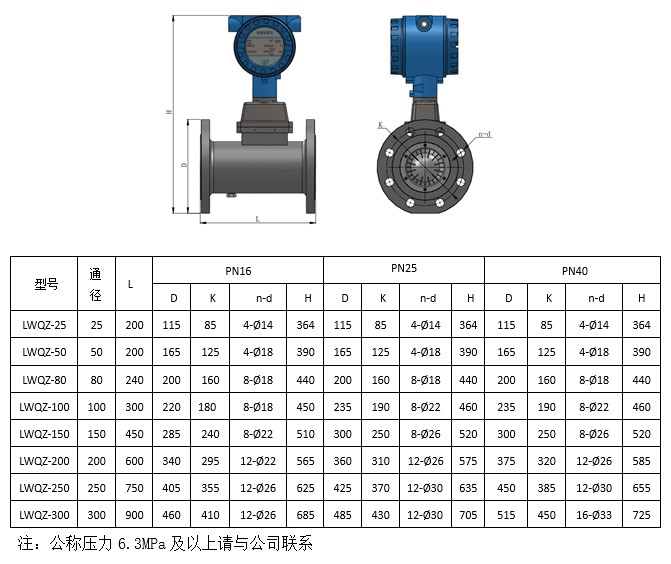

■ 流量计外形尺寸及安装示意图



注：公称压力6.3MPa及以上请与公司联系

流量计安装示意图
