■ 概述

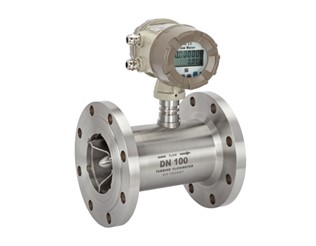

LWGY型液体涡轮流量计是一种速度式流量测
量仪表。用于测量充满于封闭管道中连续流过、
较低粘度的清洁液体体积流量。流量计可输出对应
通过流量计的体积瞬时流量、累计流量的电信号，
供自动化系统使用。
■ 原理与结构
流量计的主要由壳体、前导向架、轴、叶轮
、后导向架和带磁电转换器的放大器、转换器等组
成。当流体通过流量计时，流体冲击叶轮叶片，使
叶轮旋转，叶轮周期性的旋转改变了磁电转换器的
磁通量，经磁电转换输出脉冲信号，脉冲信号的数
量与频率与流过流量计的流量多少和大小成正比。
■ 技术参数
l 基本参数
测量介质：清洁液体，粘度≤5mPa·S
准确度等级：0.5级、1级
传感器材质：304不锈钢、316不锈钢；叶轮：2Cr13、双相钢；
轴承：采用了耐磨材料，坚固耐磨，独特的设计保证轴承不会被砂石挤伤。
使用条件：介质温度：-20℃～130℃；环境温度：-20℃～+60℃；相对湿度：5%～90%
信号输出功能：脉冲信号、4～20ma电流信号、HART、RS485通讯，适用于与PLC、DCS
等系统配合使用。
流量转换器显示：瞬时流量、累计流量。
工作电源：外供电：+24VDC±15% (用于脉冲、4～20ma输出、RS485通讯)
内供电：3.0V10Ah锂电池
防护等级：IP66/IP68
防爆等级：ExdbIICT6

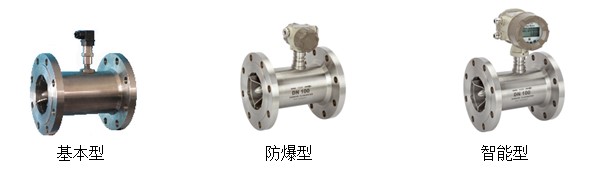

信号线接口：基本型：豪斯曼接头； 防爆型：内螺纹M20×1.5

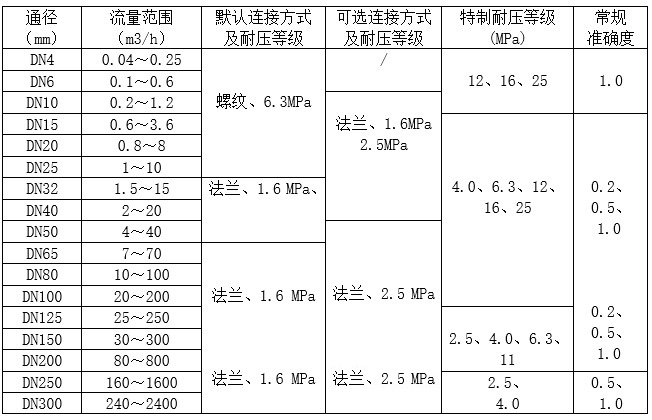

l 流量范围及工作压力 表一
|
通径 （mm） |
流量范围 （m3/h） |
默认连接方式及耐压等级 | 可选连接方式及耐压等级 |
特制耐压等级 (MPa) |
常规 准确度 |
| DN4 | 0.04～0.25 |
螺纹、6.3MPa |
法兰、2.5MPa |
10、16、25 |
1.0 |
| DN6 | 0.1～0.6 | ||||
| DN10 | 0.2～1.2 | ||||
| DN15 | 0.6～3.6 | 4.0、6.3、10、16、25 |
0.5、 1.0 |
||
| DN20 | 0.8～8 | ||||
| DN25 | 1～10 | ||||
| DN32 | 1.5～15 | ||||
| DN40 | 2～20 | ||||
| DN50 | 4～40 | 法兰、2.5MPa | 螺纹、1.6MPa | ||
| DN65 | 7～70 |
法兰、1.6 MPa |
|||
| DN80 | 10～100 | / | |||
| DN100 | 20～200 | ||||
| DN125 | 25～250 | 2.5、4.0、6.3、10、16 | |||
| DN150 | 30～300 | ||||
| DN200 | 80～800 | ||||
| DN250 | 160～1600 | 2.5、4.0 | 1.0 | ||
| DN300 | 240～2400 |

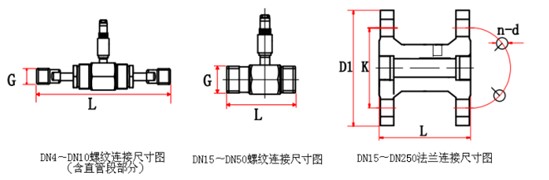

■ 安装尺寸(mm) 表二
|
公称通径 mm |
法兰连接 | 螺纹连接 | |||||
| L | D1 | K | d | n | L | G(外螺纹) | |
| 4 |
/ |
225 | G1/2 | ||||
| 6 | 225 | G1/2 | |||||
| 10 | 345 | G1/2 | |||||
| 15 | 75 | 95 | 65 | 14 | 4 | 75 | G1 |
| 20 | 85 | 105 | 75 | 14 | 4 | 85 | G1 |
| 25 | 100 | 115 | 85 | 14 | 4 | 100 | G5/4 |
| 32 | 140 | 140 | 100 | 18 | 4 | 140 | G2 |
| 40 | 140 | 150 | 110 | 18 | 4 | 140 | G2 |
| 50 | 150 | 165 | 125 | 18 | 4 | 150 | G5/2 |
| 65 | 170 | 185 | 145 | 18 | 8 |
/ |
|
| 80 | 200 | 200 | 160 | 18 | 8 | ||
| 100 | 220 | 220 | 180 | 18 | 8 | ||
| 125 | 250 | 250 | 210 | 18 | 8 | ||
| 150 | 300 | 285 | 240 | 22 | 8 | ||
| 200 | 350 | 340 | 295 | 22 | 12 | ||
注：① 上述安装尺寸下对应的流量计耐压等级见表一中默认和可选连接方式中的耐压等
级,特制耐压等级的连接方式为夹装连接
② 默认法兰连接标准为GB/T9113-2000
■ 涡轮流量计安装要求

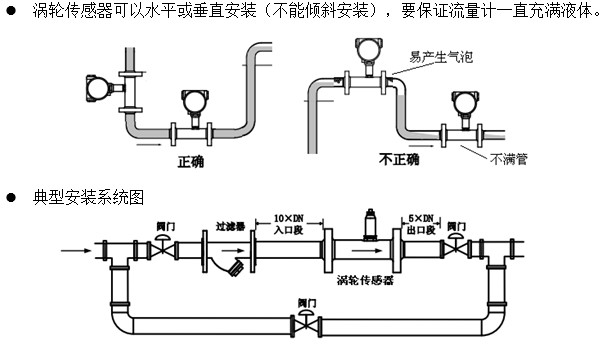

l 涡轮传感器可以水平或垂直安装（不能倾斜安装），要保证流量计一直充满液体。

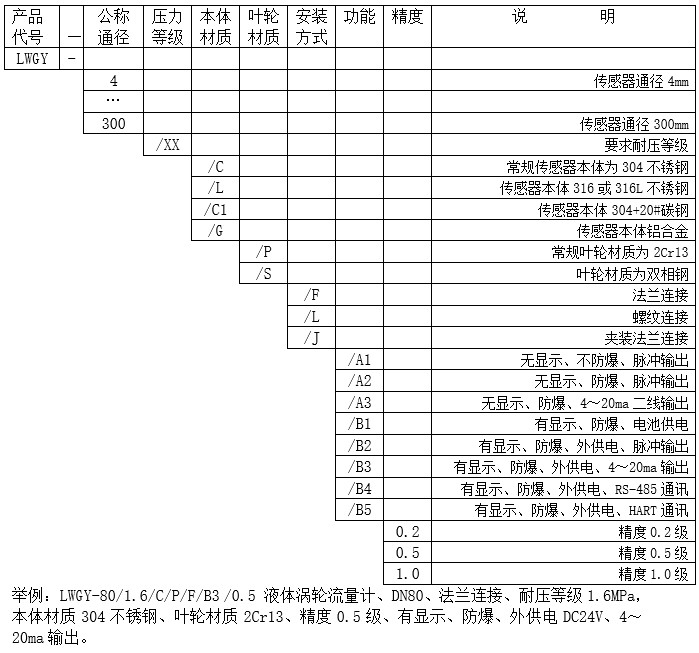

■ 产品选型标识
|
产品 代号 |
— |
公称 通径 |
压力 等级 |
本体 材质 |
叶轮材质 | 安装方式 | 功能 | 精度 | 说 明 |
| LWGY | - | ||||||||
| 4 | 传感器通径4mm | ||||||||
| … | |||||||||
| 300 | 传感器通径300mm | ||||||||
| /M | 默认耐压等级 | ||||||||
| /XX | 要求耐压等级 | ||||||||
| /C | 常规传感器本体为304不锈钢 | ||||||||
| /L | 传感器本体为316不锈钢 | ||||||||
| /P | 常规叶轮材质为2Cr13 | ||||||||
| /S | 叶轮材质为双相钢 | ||||||||
| /F | 法兰连接 | ||||||||
| /L | 螺纹连接 | ||||||||
| /K | 卡箍连接 | ||||||||
| /A1 | 无显示、不防爆、脉冲输出 | ||||||||
| /A2 | 无显示、防爆、脉冲输出 | ||||||||
| /A3 | 无显示、防爆、4～20ma二线输出 | ||||||||
| /B1 | 有显示、防爆、电池供电、无输出 | ||||||||
| /B2 | 有显示、防爆、外供电、脉冲输出 | ||||||||
| /B3 | 有显示、防爆、外供电、4～20ma输出 | ||||||||
| /B4 | 有显示、防爆、外供电、RS-485通讯 | ||||||||
| /B5 | 有显示、防爆、外供电、HART通讯 | ||||||||
| 0.5 | 精度0.5级 | ||||||||
| 1.0 | 精度1.0级 |
举例：LWGY-80/M/C/P/F/B3 /0.5 液体涡轮流量计、DN80、法兰连接、默认耐压等级1.6MPa，本体材质304不锈钢、叶轮材质2Cr13、精度0.5级、有显示、防爆、外供电DC24V、4～20ma输出。
