LPG加液机

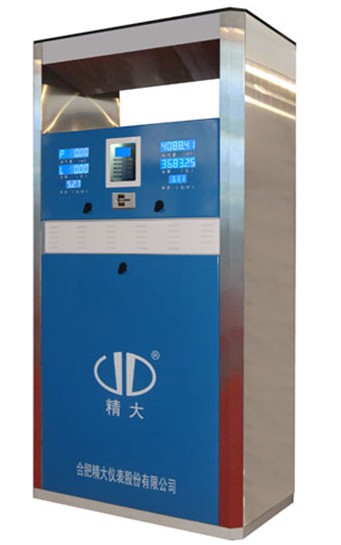

JQ060L型液化石油气加气机

■      概述

JQ060L—（A 、B、C、D、E）型加气机由合肥精大仪表股份有限公司在消化吸收国外先进技术的基础上自行设计制造，用于液化石油气的加注，是LPG加气站的主要设备之一。

机内配置高精度容积式流量计、微电脑控制、大液晶显示计数器并有确保安全操作的各种控制阀及保护装置。加气机采用先进的制造工艺，拥有可靠的质量和优良的操作性能，具有定量加气准确，维护检修方便，能集中控制等特点，并可适应以后国家费改税的需要。加气机中每只枪均有独立的液流及计量系统，加气时互不影响。

小型柜式灌装机用于民用液化气罐的灌装，更换加气枪可用于汽车加气；四枪和六枪加气机，主要用于城市公交车加气。

本产品满足“整体防爆”要求，符合GB3836-2000《爆炸性环境用防爆电气设备》标准的有关规定。防爆标志Exmdib II AT4。

■      产品标示

JQ060L—A—1G                  悬臂式单枪加气机

JQ060L—B—2G                  龙门式双枪加气机

JQ060L—C—1G                  小型柜式灌装机

JQ060L—D—4G                  龙门式四枪加气机

JQ060L—E—6G                  龙门式六枪加气机

■  主要技术参数

1、单枪流量：10L/min ~ 60L/min

2、最大工作压力：2.5Mpa；

3、工作环境温度：-30℃~+55℃；

4、计量准确度：1.0%；

5、电源：AC220±15%，50±1Hz

6、防爆等级：Exmdib II AT4

■      主要功能

1）加气过程自动控制，在充气过程中能双面自动显示加气量、加气金额及单价（显示带夜光）

2）加气机加气计价显示：“加气量”、“单价一元/L”、“金额一元”，并带有压力表显示压力

3）具有断电数据保护，显示当前一次加气数据

4）大容量存储，能查询不低于12000次的加气数据；

5）监控系统：监测充气过程的温度、流量，控制充气速度，当压力、流量超标时自动关阀保护；

6）内置进口时钟系统，断电后依然计时准确可靠；

7）可以随时查询总累计量；

8）具有定气量，定金额的预置加气功能；

9）可调整流速值及密度；

10）配置入口球阀；

11）可查检每笔加气数据，及加气时间；

可查询当班加气累计气量、金额、总累计气量、总累计金额;

12）具有自动检测故障功能，能自动显示故障代码；

13）在充气过程中能直接显示流速、温度，保证安全加气；

14）具有手动紧急切断阀；

15）无流量信号，自动关机，保障业主利益；

16）具有RS485通讯，可与加气站电脑管理系统通信；

17）具有小票打印功能；

18）具有IC卡加气机的所有功能，加气机取得国家级防爆认证；

19）IC卡机联动加气机时，采用高级算法生成管理IC卡密钥。

确保IC 卡用户的数据安全；

20) 小流量保护；

21）可选配金属键盘;

22）所有参数采用了密码访问方式，输入正确的密码后才能修改相关设备信息。

23）高寒地区可对电子设备加装保温装置

 ■        安装基础图

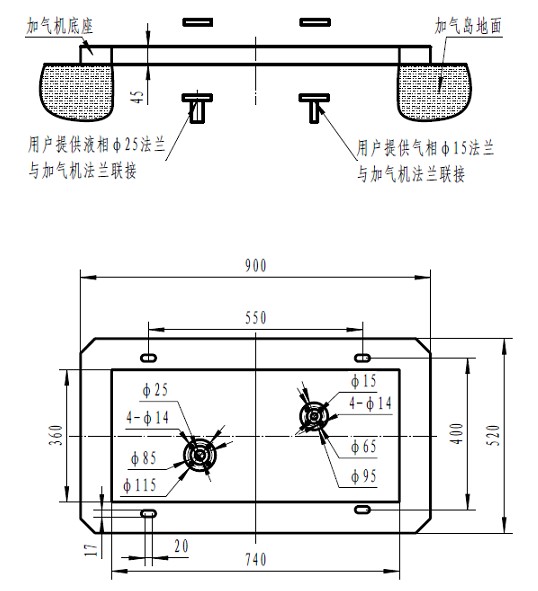

                             JQ060L-B-2G加气机地基图

■ 其它：

整机尺寸：长×宽×高＝900×520×1850（2080）mm

重量：约300Kg
