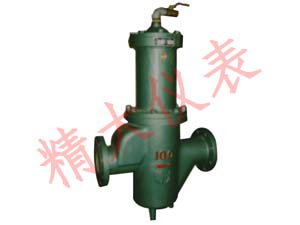

消气过滤器

■产品概述
LPG—X型消气过滤器作为流量计量的辅助设备，主要作用是用来过滤被测液体中含有的颗粒杂质，并且可以分离和排除被测液体中的少量气体(一般气体含量低于5％)。在大多数情况下，被测液体中都会不同程度地含有各种杂质和气体。这些杂质和气体进入流量计，将会影响流量计的计量精度。因此在流量计量系统中，特别是高精度流量计量系统中，消气过滤器是不可缺少的辅助设备。

■结构及工作原理
消气过滤器由壳体、消气阀、过滤筒等主要部分组成，当液体进入消气过滤器时，首先撞击隔板使液体分散，液体中含的气体沿隔板上升至壳体顶部，并形成气相空间。随着气相空间的不断扩大，液体界面不断下降，浮球的自重的作用下随之下降并带动阀杆运动，打开排气口使气体排出，液体界面又逐渐上升，且浮球逐渐上升而关闭阀排气口。如此反复达到排气的目的。经过液气分离的液体进入过滤筒，过滤后液体进入流量计。

■主要技术性能
1.工作压力（MPa）：1.0，1.6，2.5，4.0，6.3
2.执行标准：Q/JD2.005-2010
3.介质粘度（mPa.s）：0.8-20    具有挥发性的介质不适宜采用消气过滤器。
4.安装使用要求：请按照使用说明书进行安装、使用和维护要求。
5.法兰标准：JB/T79-82-1994，GB/T9112-2000（也可根据用户需要按相关标准制造）
6.消气过滤器规格一般是DN40口径以上流量计。
7.材质要求：一般采用过滤器与消气阀组合而成。
A.过滤器：铸铁、不锈钢、碳钢
B.消气阀：壳体-碳钢，阀芯-不锈钢

■安装要求
1.消气过滤器与管路的连接方式为法兰连接
2.消气过滤器应安装在振动比较小的地方，室内外均可。

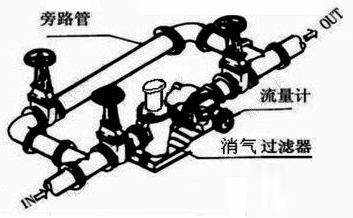

3.消气过滤器的安装高度不能低于流量计的安装高度（如下图所示）
4.为了便于维修和清洗，且不影响生产，连续运行的系统应设旁通管道。
5.安装前管道应清洗干净，特别是新铺设的管线，可能用有鳞片状杂质或者焊渣等冲击损坏过滤网，使得过滤作用消失。
6.管道内液体流动方向必须与消气过滤器上所示箭头方向一致。
7.为了防止消气阀排出的气体污染空气和事故的发生，应从排气阀出口安装软管外接集气罐。
8.为了充分发挥消气过滤器的排气功能，保证介质在消气过滤器腔体内足够的停留时间，管道上泵与消气过滤器的距离不能太近，应不小于20D。
9.为了延长消气过滤器的使用寿命，可在清洗过滤网时，取出浮球阀清洗并加油。
