■产品概述

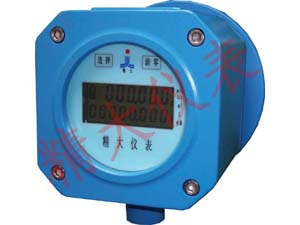

ELZ型液晶数显计数器与LC系列椭圆齿轮流量计配套构成先进的现场数显型容积式流量计。该计数器采用了新型单片机和先进的集成电路，结构简单，操作方便。除可直接在流量计上读出流量的总累计量、单班量、瞬时量外，输出的频率信号还可线性地转换成4—20mA直流信号送到自动调节系统，作为调节器的输入信号或送到指示记录仪表以显示瞬时值。该产品采用低功耗微处理器，耗电极低，内置锂电池可连续运行三年以上。

■产品特点
1.可靠性高：该计数器与流量计本体构成机电一体化结构，无外漏零部件，结构牢固，抗干扰性能好。
2.精度高：采用了F-V集成转换电路，转换精度高，线性度好。
3.示值直观：可数显累积量，单班量，瞬时量，方便且无视觉误差。
4.功耗低：采用低功耗CPU及液晶显示器，电池可连续工作三年以上。
5.操作方便：仅需一个磁性开关即可完成单班量回零，及循环查看累积量，单班量，瞬时量。

■主要技术指标
1.数显计数器工作环境温度：-10℃~+55℃
2.整机功耗：运行时<450µA，静止时<50µA
3.防水等级：IP54
4.显示范围
单班量（可复位，最高位显示符号“P”）
P00000.00-P9999999升（立方米）
瞬时量（最高位显示符号“F”）
F00000.00-F9999999升/分
总量（不可复位，满量程自动复位）
000000.00-9999999升（立方米）
5.输出信号
ELZ型只有现场显示

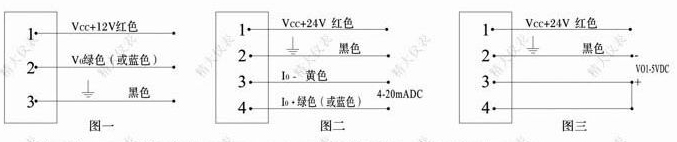

ELZ-Ⅰ型同步电压脉冲信号输出：工作电压VCC+12V，VL＜0.5V，VH＞11V接线见图一
ELZ-Ⅱ型标准电流模拟量4-20mA输出：工作电压VCC+24V,最大工作电流0.2A，负载电阻最大500Ω（恒流），接线见图二；或标准电压模拟信号Vo1~5V输出，接线见图三）
6.远传距离1Km，输出线选用RVVP4x28/0.15四芯屏蔽电缆，其电阻值不大于39Ω。
