▮产品介绍

　　LLT系列智能螺旋双转子流量计是我公司研发的最新一代容积式流量计，用来计量在一定压力下充满管道的液体流量。具有无脉动、噪音极低、精度高、可靠性高、流量大、环境适应性强等显著特点。它广泛应用于石油、化工、冶金、船舶、电力等部门的商业贸易计量和工程管理控制。

　　该流量计采用智能电子计数器，运用高性能微处理器和低功耗双排液晶显示屏，可以现场显示瞬时流量和单班累积量、累积总量，可选择输出脉冲信号、4~20mA模拟量信号、实现HART通讯和RS485通信，充分满足现代化测量和控制的需要。

　　该流量计也可选配机械式计数器，实现现场显示;与BGF发信器配套使用，输出脉冲信号，实现远程积算显示或控制;与BMF发信器配套使用，输出4~20mA模拟量信号，实现远程瞬时流量显示或流量控制。

▮技术指标

1、准确度等级：0.5级（量程比为10∶1）、0.2级

2、被测液体温度℃：－20℃～+60℃；

在高温调整下加高温散热器可达250℃

3、环境温度：

电子计数器（标配）：-30℃～+60℃

机械计数器（选配）：-43℃～+60℃

4、信号输出;可选择4-20mA模拟量信号、

脉冲信号、RS485、HART，如脉冲信号4～20mA（三线制）、

1-5V、4～20mA +HART协议、MODBUS、RS485通讯等

5、防爆标志：ExdⅡCT6、ExiaⅡCT6

6、防护等级：IP66

7、重复性误差：流量计的重复性误差优于±0.03%

8、法兰标准：GB/T9124.1(其它标准请与厂家沟通）

9、压力等级：1.6MPa、2.5MPa、4.0MPa、6.3MPa

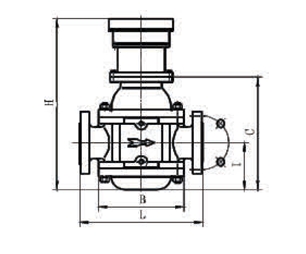

▮外形图

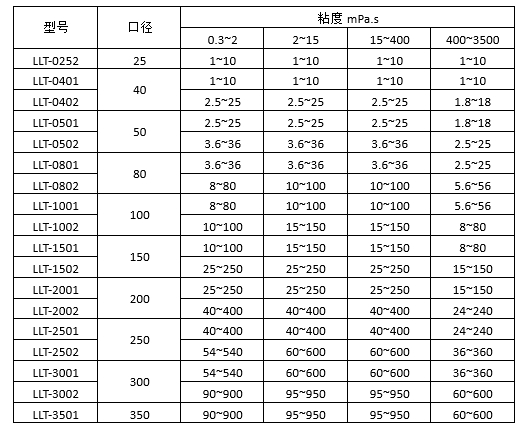

▮流量范围(准确度0.5级)m³/h

▮流量范围(准确度0.2级)m³/h

▮外形图(见前页)及安装参考尺寸

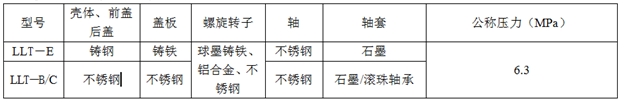

▮主要构件材料及公称压力

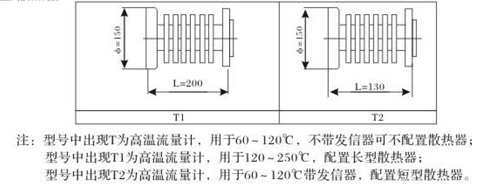

▮散热器

▮计量工作原理

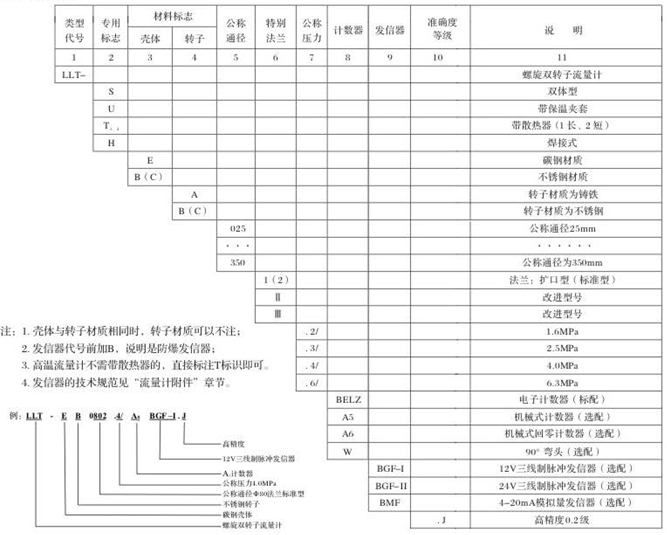

▮产品标记
